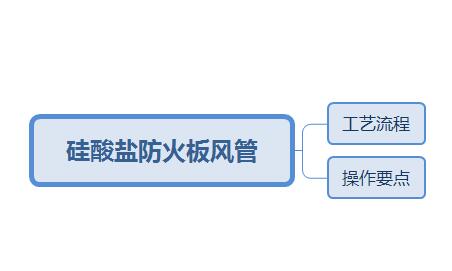

工藝流程：

操作要點：

　　b、矩形風管內側四個邊角采用等邊角鋼作為內角龍骨，與板材用六角法蘭面自鉆自攻螺釘緊固。風管法蘭四邊角鋼組焊而成，劃線下料時注意焊成后的法蘭內邊長不能大于風管內邊長。

       角鋼龍骨及風管法蘭均刷耐熱漆2遍。用剪切機切斷角鋼，下料調直后用臺鉆打孔加工。風管法蘭的鉚釘孔及螺栓孔孑距不得大于150mm，矩形法蘭的四角部位均設有螺栓孔。鉆孔后的型鋼放在焊接平臺上進行焊接，焊接時用模具卡緊。

　　c、組裝風管四面邊板時，以風管兩端面的角鋼法蘭同時作為主支撐龍骨。根據風管尺寸分別制作端面角鋼法蘭和四邊角鋼龍骨，并將角鋼法蘭四角與角鋼龍骨焊接組成風管內龍骨架。

      先將底板與角鋼法蘭固定，并在安裝側板前先在底板內龍骨兩側板縫處涂密封膠，再安裝兩側面板并與龍骨及法蘭固定，然后在安裝頂板前在側板頂邊的內龍骨外側板縫處涂密封膠，最后安裝頂板與法蘭及龍骨固定。

　　e、風管制作應盡量減少拼縫，板材的縱向拼縫要避開長邊的中線位置，相對板面的拼接縫要錯開。

      拼接縫斷面涂滿防水密封膠，兩面通長用6:mm鍍鋅鋼板夾緊，鍍鋅鋼板寬100mm，與硅酸鹽板用自鉆自攻螺釘固定，螺釘縱向間距不得大于150mm。拼接風管采用角鋼內支撐點加固，角鋼縱橫方向間距600mm。
