硅酸鈣板主要成分由硅質(zhì)材料和鈣質(zhì)材料組成，此兩種材料均屬于無機物不會燃燒其中以硅酸鈣為主的硅質(zhì)材料熔點較高，且不溶于水、醇和堿。是無機硬性絕緣材料中強度高的保溫...
地址：安徽省滁州市南譙區(qū)沙河鎮(zhèn)建材基地
手機：+8619805508855 400-6731-188
電話：0550-3971188
傳真：0550-3962288
郵編：239060
纖維水泥板材能用在幕墻上嗎？特性又是什么呢？
作者：華城興小編 來源：硅酸鈣板研發(fā)部 發(fā)布日期：2019-09-18 瀏覽次數(shù)：3571
在現(xiàn)代建筑工程中，對于幕墻，我們可以使用多種的板材。那么，纖維水泥板材，可以用在幕墻上面嗎？下面，就讓我們一起來看看吧！

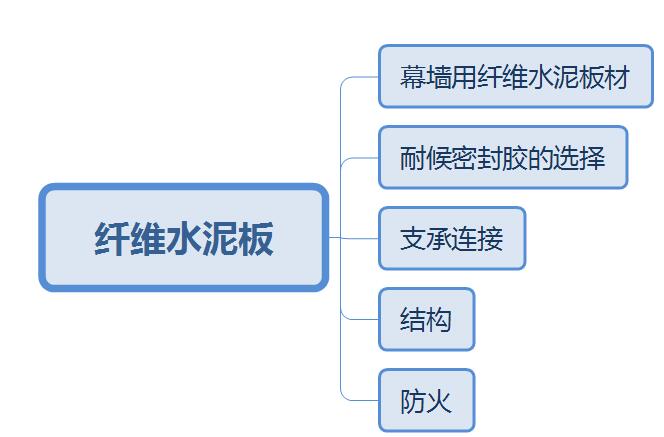

1、幕墻用纖維水泥板材
根據(jù)建材行業(yè)標準JC/T 412.1—2006，無石棉纖維水泥平板是以非石棉類纖維作為增強材料，以水泥或水泥中添加硅質(zhì)、鈣質(zhì)材料代替部分水泥為膠凝材料，經(jīng)成型、蒸汽或高壓、蒸汽養(yǎng)護制成。其主要物理性能指標——濕漲率，蒸汽養(yǎng)護制品是≤0.50%，壓蒸養(yǎng)護制品是≤0.25%；吸水率中密度板≤40%，高密度板≤28%。
建筑產(chǎn)品選用技術(建筑裝修)（2009版）進一步指出，壓蒸養(yǎng)護的高密度板吸水率低，強度高，抗?jié)B性及抗凍性好，濕漲率、干縮率低，可用于外墻面板，但吸水率應≤20％，且做六面封邊防水處理。蒸汽養(yǎng)護制品干縮值、濕漲率均大，不宜用于墻體。如選用則必須用聚合物水泥嵌縫材料，且只能作壁布（紙）或彈性涂料飾面，即作為基板使用。
建工行業(yè)標準《外墻用非承重纖維增強水泥板》JG/T 396 -2012規(guī)定用于外墻的纖維水泥板表觀密度D>1.2(g/cm3)、吸水率<22 %，強度等級按飽水狀態(tài)抗折強度分為I~IV級(7、23、18、24MPa)。
考慮到幕墻的安全性，JGJ 336-2016《人造板材幕墻工程技術規(guī)范》規(guī)定幕墻用纖維水泥板應采用符合現(xiàn)行行業(yè)標準《外墻用非承重纖維增強水泥板》JG/T396規(guī)定的外墻用涂裝板，在未經(jīng)表面防水處理和涂裝處理狀態(tài)下，板材的表觀密度D不宜小于1.5g/cm3, 吸水率不應大于20%，強度等級不宜低于Ⅲ級（飽水狀態(tài)抗折強度不宜小于18MPa)。其涂層的質(zhì)量要求應符合《外墻用非承重纖維增強水泥板》JG/T 396-2012附錄A的規(guī)定。
1.1 濕脹率和吸水率
墻體板材濕脹率高，板材受潮會吸濕膨脹，干燥收縮顯著，會引起墻體變形，更有甚者會導致整個墻面開裂。而吸水率高，材料將更容易受到潮氣的侵蝕，在接縫處理時，接縫材料中的水分被板材迅速吸收，從而影響最終接縫強度，潮濕時節(jié)極易開裂。
由于沒有經(jīng)防水處理的板材吸水率較高，所以不能簡單像JC/T 396-2012的規(guī)定“當相對濕度從30%～90%變化時，試件長度的變化率”（即濕度變形），需考慮吸飽和水的極端狀態(tài)的板材變化率（即濕脹率）。
壓蒸養(yǎng)護制品濕脹率≤0.25%，在板材應用長度2440mm時的濕脹長度最大是6.1mm；而在實際工程中，非透明幕墻的板縫寬度一般為8mm～16mm?？紤]施工誤差、地震預留和溫度變形的作用，很難滿足幕墻工程要求。因此設計中需對幕墻用纖維水泥板分格大小及濕脹率進行限制。
纖維水泥板吸水率較高，板吸水后背面的水分長期存在，并且由于冷凝水的出現(xiàn)，使封閉式幕墻系統(tǒng)對基墻以及幕墻龍骨等零配件的抗腐蝕要求大大提高，而我們的板材即使做過防水涂層，也很難做到像玻璃、金屬板材、石材那樣保持長期表面防水效果，所以應優(yōu)先考慮采用開放式，如環(huán)境適合并對板材做好防護處理也可采用封閉式。
嚴寒地區(qū)和寒冷地區(qū)，秋冬兩季溫差大，如有積存的雨雪水汽，則存在白天融化，晚上結(jié)冰的現(xiàn)象，為了防止板縫中的積水結(jié)冰體積膨脹致使脆性材料面板破損，宜采用封閉式板縫，并宜優(yōu)先采用注膠封閉式板縫。如采用開放式人造板材幕墻，應充分考慮防止積水、積冰的凍脹對幕墻的損壞。
1.2 防水處理
纖維水泥板屬于容易吸收水分的多孔材料，在低溫下，基體內(nèi)吸收的水分會結(jié)冰降低材料的性能，應根據(jù)工程所在地的氣候條件對建筑的影響，按照相應的現(xiàn)行產(chǎn)品標準，進行抗凍性試驗或抗氣候激變試驗，使用前需做好六面防水處理。
考慮到環(huán)保的要求，六面防水處理應盡量采用耐久性好的無機防水材料，并且盡量采取浸泡的工藝方式進行處理，而且必須根據(jù)所選的防水材料實際效果來決定浸泡的時間；如果在配方中加入憎水劑，那就必須解決憎水劑給板材生產(chǎn)中帶來的生產(chǎn)工藝的影響。但是，防水處理無論采用哪種防水材料，其耐久性都不高，因此在建筑使用過程中必須進行定期維護，重新做防水處理，這在工程中往往不現(xiàn)實。
2、耐候密封膠的選擇
對于打膠密封的纖維水泥板幕墻，應選用符合國家標準《石材用建筑密封膠》GB/T 23261-2009性能要求的密封膠，該標準的規(guī)范性附錄A“石材用建筑密封膠與接觸材料的污染性試驗方法”適用于所有彈性密封膠和任何多孔性基材，使用中應根據(jù)不同的面板材料選用合適的密封膠材料，并應通過密封膠與接觸材料的污染性試驗。
纖維水泥板既可選用硅酮密封膠，也可采用聚氨酯類密封膠。硅酮密封膠固化時不起泡，能與混凝土牢固黏結(jié)，主要是其耐候性、耐酸堿性好，耐濕熱、耐老化，變形能力強，且當膠層厚時完全固化很困難，易產(chǎn)生油狀滲析物；聚氨酯粘接強度高，耐酸堿，耐候性一般，其固化產(chǎn)生氣泡甚至裂紋，另外，其固化速度較慢，表面容易發(fā)黏，不能長期耐濕熱和耐老化。在設計過程中，應根據(jù)具體工程所處位置及環(huán)境綜合考慮，合理選用。
石材幕墻分格一般較小，因此石材幕墻用硅酮耐候密封膠位移能力25級一般能滿足要求，而打膠密封的纖維水泥板幕墻往往分格較大，需選用位移能力等級較高的纖維水泥板專用耐候密封膠。
3、支承連接
纖維水泥板的強度較低并具有一定的脆性，宜采用穿透支承連接或背栓支承連接，也可采用通長掛件連接。穿透連接的基板厚度不應小于8mm，背栓連接的基板厚度不應小于12mm，通長掛件連接的基板厚度不應小于15mm。對于背栓連接的纖維水泥板幕墻，背栓選用316材質(zhì)不銹鋼。
按照其安裝的方式，可將背栓分為敲擊式背栓，旋進式背栓，防松背栓。防松背栓、旋進式背栓為電動式安裝，敲擊背栓為手動敲擊安裝方式。敲擊式背栓主要弊端為板材破損率高，旋進式背栓主要弊端為對開孔要求高，施工難度較大，防松背栓目前運用極少，有待驗證。三者各有優(yōu)劣，均能滿足設計要求，可根據(jù)工程特點選擇適合具體工程情況的背栓。
4、結(jié)構
按照在國家標準《建筑抗震設計規(guī)范》GB 50011中的規(guī)定，當?shù)卣鹱饔门c風荷載同時考慮時，風的組合值系數(shù)取為0.2。JGJ336與抗規(guī)保持一直，與目前使用的JGJ133和JGJ102有所不同。
5、防火
纖維水泥板為A級不燃材料
纖維水泥板主要應用在非專業(yè)防火領域，因此對熱收縮率未作要求。當用于防火時，可以選擇符合JC/T 564.1-2008無石棉硅酸鈣板標準的產(chǎn)品。
綜上所述，小編建議，將纖維水泥板作為一種幕墻的材料，并不是一個好的方式。
