硅酸鈣板主要成分由硅質(zhì)材料和鈣質(zhì)材料組成，此兩種材料均屬于無機物不會燃燒其中以硅酸鈣為主的硅質(zhì)材料熔點較高，且不溶于水、醇和堿。是無機硬性絕緣材料中強度高的保溫...
地址：安徽省滁州市南譙區(qū)沙河鎮(zhèn)建材基地
手機：+8619805508855 400-6731-188
電話：0550-3971188
傳真：0550-3962288
郵編：239060
GRC構(gòu)件出現(xiàn)裂縫的原因與解決措施
作者：華城興小編 來源：硅酸鈣板研發(fā)部 發(fā)布日期：2019-10-06 瀏覽次數(shù)：2102

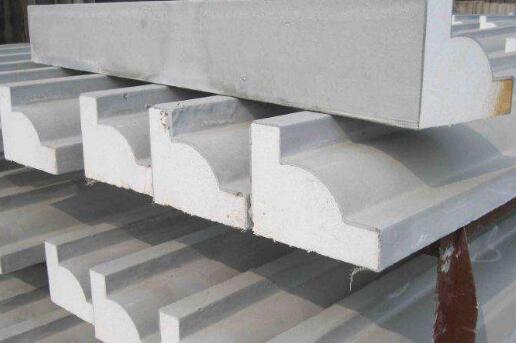

在日常生活中，對于GRC構(gòu)件，我們經(jīng)常能夠看見其出現(xiàn)裂縫。那么，出現(xiàn)這一現(xiàn)象的原因，是什么呢？同時，對于這一現(xiàn)象，我們又該如何進行解決呢？下面，就讓我們一起來看看！
GRC構(gòu)件出現(xiàn)裂縫的原因：
1 龜裂
龜裂是GRC表面的無規(guī)則裂縫，主要原因是GRC材質(zhì)有問題，在干濕變形或溫度變形作用下形成，或因碳化形成。
導(dǎo)致龜裂出現(xiàn)的材質(zhì)問題包括：
?。?）水灰比過大，這是最常見的原因。
?。?）玻纖含量不足，這也是最常見的原因。
?。?）水泥受潮或過期。
?。?）所用水泥收縮比較大。
?。?）砂子含泥（粉）量大。
?。?）GRC漿料滾壓不密實。
（7）養(yǎng)護不好。
龜裂一般在構(gòu)件使用一段時間后出現(xiàn)，發(fā)現(xiàn)細微裂縫即應(yīng)進行補救，可噴涂防水涂層或混凝土防水保護劑。
2 脫層裂縫
脫層裂縫一般出現(xiàn)在構(gòu)件轉(zhuǎn)角部位或凸出部位，局部表層裂縫脫落。主要原因是GRC材質(zhì)和構(gòu)造有問題，經(jīng)過多次反復(fù)凍融后形成。
導(dǎo)致脫層裂縫出現(xiàn)的材質(zhì)問題和構(gòu)造問題包括：
?。?）水灰比過大。
?。?）GRC漿料滾壓不密實。
?。?）養(yǎng)護不好。
?。?）構(gòu)件積雪面沒有排水坡度。
寒冷地區(qū)，特別是凍融變化頻繁的地區(qū)易出現(xiàn)凍融裂縫，一般在構(gòu)件使用幾年后出現(xiàn)，也有一兩年就出現(xiàn)凍融破壞的。發(fā)現(xiàn)細微裂縫即應(yīng)噴涂防水涂層。
3 貫通性裂縫
貫通性裂縫是貫通GRC斷面的裂縫。主要原因是GRC構(gòu)件與安裝節(jié)點的設(shè)計有問題，或材質(zhì)與斷面厚度存在問題，在荷載作用和干濕變形作用下形成裂縫。
導(dǎo)致貫通性裂縫的具體問題包括：
?。?）剛性約束 GRC為薄壁型構(gòu)件，容易干透濕透，干濕變形率較大。如果因構(gòu)件造型、錨桿系統(tǒng)超靜定布置、安裝節(jié)點全部鎖緊未設(shè)置活動節(jié)點等形成對GRC板的剛性約束，在干濕變形應(yīng)力的作用下就會產(chǎn)生裂縫。剛性約束是貫通性裂縫最主要的原因。
?。?）厚度不夠 GRC構(gòu)件斷面厚度不滿足設(shè)計要求，或厚度不均、局部過薄。
?。?）玻纖含量低 導(dǎo)致抗彎強度低。
?。?）未使用耐堿玻纖 抗彎強度隨時間衰減過大。
（5）背附鋼龍骨剛度不足 GRC墻板的背附鋼龍骨平面內(nèi)慣性矩過小，剛度不足，龍骨變形大導(dǎo)致GRC板裂縫。
?。?）未做臨時拉結(jié) 異形構(gòu)件、敞口構(gòu)件沒有設(shè)置臨時拉桿，吊運環(huán)節(jié)導(dǎo)致裂縫。
?。?）預(yù)埋件銹蝕 金屬預(yù)埋件因保護層過薄或防銹措施不力，銹蝕后膨脹，導(dǎo)致混凝土表面開裂。
解決措施：
?。?）必須使用耐堿玻纖。
?。?）選用低收縮率水泥。
（3）在保證GRC強度等力學(xué)性能的前提下，選用強度等級低的水泥。
?。?）禁止使用過期或受潮水泥。
?。?）使用低堿水泥時，為防止碳化，宜涂刷表面防護劑。
?。?）小于0.15mm的細骨料不超過10%。
?。?）慎重使用輕質(zhì)、軟質(zhì)、彈性模量低和吸水率高的骨料。
（8）含泥量大的骨料清洗后使用。
?。?）減水劑使用應(yīng)適量，應(yīng)慎重使用早強劑。
?。?0）使用人工砂需控制石粉含量。
?。?1）摻加聚合物。
?。?2）在保證強度的前提下，減少水泥用量（或增加砂子用量），灰砂比以1∶1為宜。
（13）水灰比宜控制在0.3～0.4之間。
?。?4）玻纖含量符合規(guī)范要求。
?。?5）顏料摻量不宜超過6%。
?。?6）構(gòu)件設(shè)計和制作避免斷面厚度突變。
?。?7）連接龍骨與GRC板的錨桿避免剛度過大，或太粗、或太短。
?。?8）轉(zhuǎn)角和大折邊構(gòu)件，兩個方向的錨桿應(yīng)避免形成剛性約束。
（19）在同一受力方向上只布置1個剛性錨桿，其余都是柔性錨桿。
?。?0）GRC墻板的重力錨桿應(yīng)為下托式，以避免GRC板受拉。
（21）表面質(zhì)感層的干縮率不大于基層GRC的干縮率。
?。?2）橫向構(gòu)件頂板設(shè)置排水坡度設(shè)計，防止積水積冰。
（23）安裝結(jié)點應(yīng)當(dāng)有3個方向的誤差調(diào)整空間，避免安裝時“強擰”或焊接。
?。?4）一個構(gòu)件的安裝結(jié)點應(yīng)設(shè)計成1個固定結(jié)點和3個活動結(jié)點的組合。
?。?5）無龍骨GRC構(gòu)件安裝結(jié)點應(yīng)下托上拉。
?。?6）安裝結(jié)點設(shè)計應(yīng)保證上部柱子重量不由下部柱子承擔(dān)。
?。?7）安裝結(jié)點應(yīng)當(dāng)用螺栓、連接板連接，不直接焊接在主體結(jié)構(gòu)上。
?。?8）大型構(gòu)件須進行脫模設(shè)計，避免脫模時出現(xiàn)早期裂縫。
?。?9）吊點與吊具設(shè)計應(yīng)避免裝卸、吊裝過程構(gòu)件被拉裂。
?。?0）GRC背附龍骨須保證剛度。
（31）GRC漿料須充分足時攪拌。嚴禁漿料初凝后再加水稀釋。
?。?2）嚴禁表面質(zhì)感層初凝后才鋪設(shè)GRC基層料。
（33）控制厚度均勻。
（34）避免玻纖含量不足或超過極限含量。
（35）GRC漿料應(yīng)分層滾壓密實。特別是邊角部位、預(yù)埋件部位和錨桿錨固盤部位。
?。?6）折邊大、立邊高的構(gòu)件，制作時避免滑料和初凝后擾動。
?。?7）未達到脫模強度不得脫模，脫模時避免碰撞構(gòu)件。
（38）確保養(yǎng)護溫度、濕度與時間，摻加聚合物不能完全取代養(yǎng)護。
?。?9）蒸汽養(yǎng)護時，養(yǎng)護溫度不宜超過 50℃。
?。?0）養(yǎng)護后的構(gòu)件避免急劇干燥。
?。?1）工地現(xiàn)場對構(gòu)件進行有效保護。
?。?2）“活動”結(jié)點的活動性必須保證，比如螺栓不能擰得太緊等。
